Control dimensional de las piezas
Escenario
A la empresa principal le gusta el trabajo bien hecho por lo que durante el proceso de fabricación somete las piezas a varios controles. Esta vez hay que comprobar que las piezas tienen las dimensiones exactas exigidas por el cliente, o al menos, que están dentro de la tolerancia permitida.
Pasos
1. Especificar las dimensiones de la pieza
Para poder crear los controles dimensionales en la OF deben existir previamente los datos sobre las medidas de las cotas en la ficha del artículo que se va a controlar.
Anotaremos un nombre o letra o número que identifique la cota y la unidad en la que se mide. Después en los campos “Valor” y “Tolerancias”, anotaremos las medidas teóricas y los márgenes de error que se admiten. Se recomienda además agregar un plano donde figuren estas cotas para que el operario sepa que es lo que tiene que medir.
2. Crear un grupo de calidad

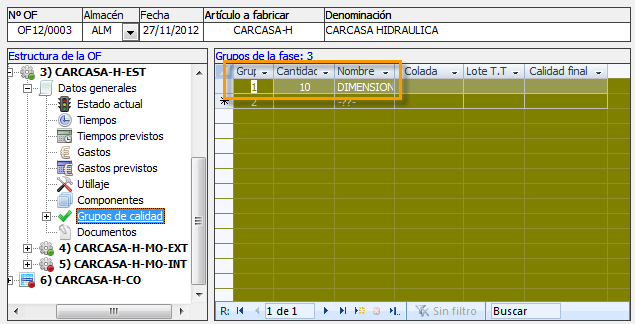

En el nodo “Grupos de calidad” es donde se anota los diferentes grupos de piezas que son revisados para llevar a cabo los diferentes controles de calidad. En este caso incluiremos todas las piezas realizadas en el mismo grupo controlado al que llamaremos “Dimensiones”.
Aparecerá un nuevo nodo con el nombre “Dimensiones” dentro del apartado “Grupos de calidad” que contendrá la información relacionada con los diferentes controles realizados sobre las piezas de ese grupo.
3. Agregar las piezas que se van a medir
Dentro del grupo “Dimensiones” encontrará el apartado “Piezas”. Al pulsarlo aparecerá un listado donde deberemos anotar la lista de piezas que serán medidas. En este caso serían las 10 piezas fabricadas.
Por cada una de éstas líneas se agregará un nodo de control dimensional dentro del apartado “Piezas”.
4. Rellenar el control dimensional
Si pulsamos el botón “Imprimir” teniendo seleccionado un nodo de una de las piezas la aplicación nos sacará una plantilla donde se muestra el plano con las cotas, las medidas teóricas y un recuadro para cada pieza y medida donde el operario pueda anotar las mediciones que va realizando.
Cuando existen datos en la OF sobre las mediciones y se imprime la plantilla aparece rellenada.
Para pasar estos datos a los controles de la OF simplemente nos situaremos en el nodo de la pieza correspondiente y anotaremos las mediciones. El propio sistema nos indicará si el valor es aceptable dentro de las medidas exigidas y las tolerancias aceptadas.
Después volveremos al listado de todas la piezas e iremos indicando si las piezas son aprobadas o no.
Si la pieza se marca como “Pieza a reparar” dentro del nodo del número de pieza aparecerá una nueva sección, “Reparaciones” donde se anotarán los procesos que ha seguido los operario hasta que la pieza ha pasado el visto bueno.
